رقم الموديل: ZK600-P-6T-30GB
يدعم محول مضخة الطاقة الشمسية ZK600-P مدخلات الطاقة الشمسية/التيار المتردد، ويشغل المضخات أحادية/ثلاثية الطور، مع تقنية MPPT المتقدمة والعديد من وسائل الحماية (التشغيل الجاف، التيار الزائد، إلخ) لضخ المياه بالطاقة الشمسية بشكل موثوق.
محولات الطاقة الشمسية، مضخة شمسية، نظام تحويل الطاقة الشمسية، مضخة مياه تعمل بالطاقة الشمسية

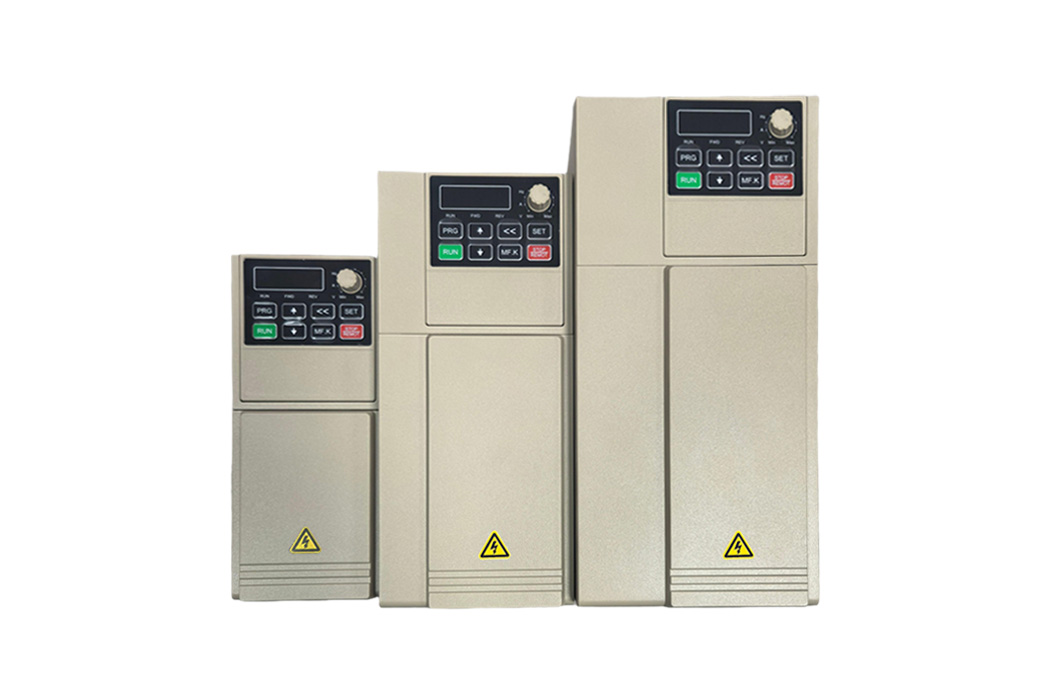

نظرة عامة على محول مضخة الطاقة الشمسية ZK600-P MPPT
تُشغّل سلسلة ZK600-P مضخات التيار المتردد ثلاثية الطور أو أحادية الطور باستخدام مدخلات التيار المستمر الشمسية. تعتمد هذه السلسلة على منصة ZK600 VFD الموثوقة، وتتميز بتقنية تتبع نقطة الطاقة القصوى (MPPT)، وتعديل السرعة السريع في ظروف الإضاءة المنخفضة، وتوافق مرن مع المضخات - حيث تدعم مدخلات التيار المستمر/المتردد ومخرجات التيار أحادي/ثلاثي الطور. من خلال ضبط معلمات مجموعة التحكم في المضخات الشمسية، يُمكننا تعطيل أو تفعيل وظيفة المضخة الشمسية، وتغيير السرعة السريعة، وكسب MPPT، وأنواع حماية المضخات، مثل وظائف التشغيل الجاف، وكشف مستوى خزان المياه، والحماية من التيار الزائد، ووظيفة السرعة المنخفضة، ومنحنى PQ، ووظيفة تنظيف الرمال... تُعد هذه السلسلة مثالية للمناطق التي تعاني من ندرة المياه، حيث تُمكّن من توفير إمدادات مياه منزلية مستدامة، والري، والزراعة، مُستبدلةً مولدات الديزل بالطاقة النظيفة. وبفضل فريق البحث والتطوير المُؤهل، تنتشر سلسلة ZK600-P عالميًا، ولها حضور قوي في الولايات المتحدة والشرق الأوسط وأفريقيا وغيرها من المناطق من خلال شركاء موثوقين.
تصنيع محولات التحكم في مضخات الطاقة الشمسية، ووحدات التحكم في محركات التيار المتردد
محول مضخة الطاقة الشمسية من سلسلة ZK600-P بتقنية MPPT
ميزات محول مضخة الطاقة الشمسية من سلسلة ZK600-P بتقنية MPPT
● تتبع نقطة الطاقة القصوى (MPPT)، سرعة استجابة سريعة، تشغيل مستقر.
● مناسب للمضخات عالية السرعة وعالية التردد، والمحركات المتزامنة ذات المغناطيس الدائم، والمحركات المتزامنة التي تعمل بدون ضبط.
● الحماية من التشغيل الجاف (الحمل)، والحماية من الحد الأدنى للسرعة، والحماية من الحد الأقصى للتيار، والحماية من الحد الأدنى لمدخلات الطاقة، والحماية من فقدان الطور، والحماية من التيار الزائد.
● يمكن لمنحنى أداء PQ (القدرة/التدفق) حساب معدل تدفق المضخة.
● متوافق مع مدخلات الطاقة ثنائية الوضع AC و DC.
● مستشعر مستوى رقمي وتناظري مُعرّف ذاتيًا لحماية مستوى الماء عند امتلاء الخزان وانخفاضه.
● تصميم قناة هواء مستقلة وحماية طلاء ثلاثية الطبقات معززة، مناسبة لمختلف الظروف القاسية الرطبة والمتربة.
● تم استيراد وحدات IGBT من Infineon/Fuji وغيرها لضمان جودة المنتج.
● مكونات محسّنة للحماية من الصواعق.
● وحدة التحكم عن بعد، تُستخدم للمراقبة والتحكم عن بعد، وتعديل المعلمات، وما إلى ذلك.
● تبلغ كفاءة MPPT 99.8٪، ومعامل قدرة العاكس لا يقل عن 0.96 للعواكس التي تقل قدرتها عن 15 كيلو وات.
محول مضخة الطاقة الشمسية من سلسلة ZK600-P بتقنية MPPT اِصطِلاحِيّ تحديد
| مواصفات محول مضخة الطاقة الشمسية ZK600-P عندما تكون قيمة PE-00 تساوي 1 و2 | |
| نطاق جهد MPPT الموصى به | جهد التشغيل الأقصى (Vmp) من 131 إلى 350 فولت تيار مستمر لمضخات أحادية الطور ثلاثية الأطوار بجهد 110 فولت تيار متردد |
| جهد التشغيل الأقصى (Vmp) من 260 إلى 355 فولت تيار مستمر لمضخات ثنائية الخلايا ثلاثية الطور 220 فولت تيار متردد | |
| جهد التشغيل الأقصى (Vmp) من 486 إلى 650 فولت تيار مستمر لمضخات رباعية الأطوار ثلاثية الطور 380 فولت تيار متردد | |
| جهد الإدخال الموصى به Voc و Vmpp | Voc 180 (VDC)، Vmpp 155 (VDC) للطراز أحادي الخلية أو مضخات التيار المتردد 110 فولت |
| Voc 380 (VDC)، Vmpp 310 (VDC) لطراز 2S أو مضخات 220 فولت تيار متردد | |
| Voc 650 (VDC)، Vmpp 520 (VDC) لطراز 4T أو مضخات تيار متردد 380 فولت | |
| Voc 820 (VDC)، Vmpp 676 (VDC) لطراز 5T أو مضخات تيار متردد 480 فولت | |
| نوع المحرك | محرك متزامن بمغناطيس دائم |
| مضخات المحركات غير المتزامنة (المضخات السطحية، المضخات الغاطسة...) | |
| جهد الخرج المقنن | أحادي/ثلاثي الطور، 110 فولت/160 فولت/220 فولت. ثلاثي الطور، 220 فولت/380 فولت/460 فولت |
| نطاق تردد الخرج | التردد الأقصى 600 هرتز (0). |
| كفاءة MPPT | أعلى من 99.8%، |
| نطاق درجة الحرارة المحيطة | نوع G للمضخات الغاطسة، 150% من التيار المقنن لمدة 60 ثانية، 180% من التيار المقنن لمدة ثانيتين. |
| نوع P للمضخات العامة، تيار مقنن 120% لمدة 60 ثانية، تيار مقنن 150% لمدة ثانيتين | |
| أداء خاص للتحكم في مضخة الطاقة الشمسية | تتبع نقطة الطاقة القصوى (MPPT)، تتبع الجهد الثابت (CVT)، تشغيل تلقائي/يدوي، حماية من التشغيل الجاف، حماية من انخفاض تردد التوقف، الحد الأدنى لمدخلات الطاقة، حماية من التيار الأقصى للمحرك، حساب التدفق، حساب الطاقة المولدة، وكشف مستوى خزان المياه |
| وظيفة الحماية | حماية من فقدان الطور، حماية من قصر الدائرة الطورية، حماية من دائرة التأريض إلى الطور، حماية من قصر الدائرة المدخلة والمخرجة، حماية من التوقف، حماية من الصواعق |
| درجة الحماية | IP20، التبريد بدفع الهواء، IP54/IP55/IP65 اختيارية |
| وضع التشغيل | MPPT أو CVT |
| ارتفاع | أقل من 1000 متر؛ أعلى من 1000 متر، يتم تخفيض التصنيف بنسبة 1٪ لكل 100 متر إضافية. |
| نسخة محسّنة من محرك التيار المتردد | حاصل على شهادة CE، تصميم يعتمد على محرك تيار متردد بتقنية التحكم الاتجاهي، لمزيد من المواصفات يرجى الرجوع إلى S600 أو دليل تشغيل محرك التحكم الاتجاهي S600 |
| المواصفات الفنية لمحول التردد المتغير عندما تكون قيمة PE00=0 (تعطيل المضخة الشمسية) | |
| الجهد، التردد | أحادي الطور 220 فولت، ثلاثي الأطوار 220 فولت، 380 فولت، 660 فولت، 0-50/60 هرتز |
| وضع التحكم | 0: التحكم في التردد المتغير؛ 1: وضع التحكم المتجهي ذو الحلقة المفتوحة؛ 2: وضع التحكم المتجهي ذو الحلقة المغلقة |
| التردد الأقصى | 0-320 هرتز في وضع التحكم الاتجاهي، 0~3200 هرتز في وضع التحكم VF |
| وظائف متعددة | التحكم PID، تردد الموجة الحاملة قابل للتعديل، محدد التيار، البحث عن السرعة، إعادة التشغيل عند فقدان الطاقة اللحظي، 16 سرعة (كحد أقصى)، توصيل بثلاثة أسلاك، تعويض الانزلاق، قفزة التردد، كبح التيار المستمر، تردد علوي/سفلي، التحكم في عزم الدوران، متوافق مع محركات PMSM وIM، RS485 مدمج، عد، فحص معلومات الأعطال، وظيفة حماية كاملة من الأعطال، مرجع لمجموعات التردد. |
محول مضخة الطاقة الشمسية من سلسلة ZK600-P بتقنية MPPT قائمة الطرازات
محول التردد المتغير ZK300 مخطط الأسلاك القياسي
