بطارية تخزين الطاقة المكدسة
بطارية تخزين الطاقة المكدسة
التعريف الأساسي

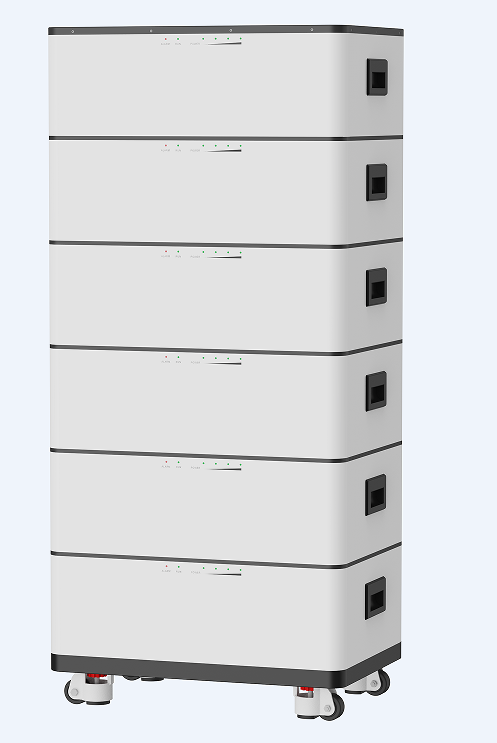

بطارية تخزين الطاقة المكدسة هي نظام تخزين طاقة معياري يقوم بتكديس خلايا أو وحدات بطارية فردية متعددة عموديًا (أو في طبقات) لتحقيق جهد أعلى وسعة أكبر وكثافة طاقة متزايدة، مقارنة بالترتيب الأفقي التقليدي.
السمات الهيكلية الرئيسية
- تصميم معياري متعدد الطبقات: يتم تكديس خلايا/وحدات البطارية الفردية على طول المحور الرأسي، وتوصيلها على التوالي/التوازي لتلبية متطلبات السعة والجهد المحددة.
- تحسين المساحة: يقلل التراص الكثيف من المساحة الإجمالية لنظام البطاريات، مما يجعله مثالياً لمشاريع تخزين الطاقة على نطاق المرافق ذات الأراضي المحدودة.
- **قابلية التوسع: يمكن للمستخدمين تعديل عدد الطبقات المكدسة لتوسيع سعة الطاقة الإجمالية للنظام بسهولة، والتكيف مع سيناريوهات التطبيق المختلفة.
التطبيقات الشائعة
1. تخزين الطاقة الثابت على نطاق الشبكة (تقليل ذروة الطلب وتنظيم التردد لشبكات الطاقة)
2. الطاقة الاحتياطية التجارية والصناعية
3. أنظمة تخزين الطاقة السكنية (مع مساحة تركيب محدودة)
مبدأ عمل بطارية تخزين الطاقة المكدسة
تعمل بطاريات تخزين الطاقة المكدسة بناءً على مبدأ تحويل الطاقة الكهروكيميائية الأساسي المشترك بين البطاريات القابلة لإعادة الشحن، مع منطق تصميم نظام إضافي للهيكل المعياري المكدس:
1. التفاعل الكهروكيميائي الأساسي: تقوم كل خلية فردية في المجموعة بتخزين الطاقة وإطلاقها من خلال تفاعلات الأكسدة والاختزال العكسية: تنتقل أيونات الليثيوم (بالنسبة لبطاريات الليثيوم أيون المكدسة، وهي النوع الأكثر شيوعًا) بين الأقطاب الموجبة والسالبة أثناء الشحن/التفريغ للتحويل بين الطاقة الكهربائية والطاقة الكيميائية.
2. التوصيل المتسلسل والمتوازي لتحقيق الأداء المستهدف: من خلال تكديس خلايا/وحدات متعددة وتوصيلها على التوالي لزيادة إجمالي جهد الخرج، وعلى التوازي لتعزيز السعة الإجمالية، يمكن للنظام تلبية متطلبات الجهد/السعة لسيناريوهات التطبيق المختلفة.
3. إدارة الطاقة المعيارية: يقوم نظام إدارة البطارية الموحد (BMS) بمراقبة وتنظيم الجهد ودرجة الحرارة وحالة الشحن (SOC) لكل خلية مكدسة في الوقت الفعلي، مما يضمن أداءً متسقًا عبر النظام بأكمله ويحسن السلامة وعمر الدورة.
المزايا الرئيسية لبطاريات تخزين الطاقة المكدسة
1. كثافة طاقة أعلى
يُزيل تصميم التراص الرأسي المسافات الزائدة بين الوحدات مقارنةً بالتصميمات الأفقية التقليدية، مما يُتيح تخزين كمية أكبر من الطاقة في نفس المساحة. ويُقلل هذا من المساحة الإجمالية التي يشغلها نظام تخزين الطاقة، وهو أمر بالغ الأهمية خاصةً للمشاريع واسعة النطاق والحالات التي تكون فيها المساحة محدودة.
2. قابلية التوسع المرنة
وهو يدعم التوسع المعياري: يمكن للمستخدمين ضبط عدد طبقات الخلايا المكدسة مباشرة لتتناسب مع السعة والجهد المطلوبين دون إعادة تصميم كبيرة لإطار النظام، مما يقلل من عتبة توسيع السعة لتلبية احتياجات التطبيقات المختلفة.
3. تحسين أداء إدارة الحرارة
يُسهّل الهيكل المُكدّس المُدمج تصميم أنظمة التبريد المُتكاملة، مما يُتيح توزيعًا أكثر تجانسًا للحرارة عبر الخلايا. ويُساعد ذلك في الحفاظ على درجة حرارة تشغيل ثابتة، ويُقلل من تدهور الأداء الناتج عن التسخين غير المُتساوٍ، ويُطيل العمر الافتراضي الإجمالي لنظام البطارية.
4. انخفاض تكلفة النظام
يُسهّل التصميم المعياري المُكدّس عمليات الإنتاج والتجميع، مما يُقلّل من تكاليف العمالة في التصنيع والتركيب. كما يُتيح صيانة أسهل، حيث يُمكن استبدال الوحدات الفردية المعيبة مباشرةً دون الحاجة إلى إصلاح النظام بأكمله، مما يُقلّل من نفقات الصيانة بعد التشغيل.
